作為壓套機廠(chǎng)家，直接跟鋼絲繩經(jīng)營(yíng)者及使用者打交道，都希望大家能生產(chǎn)中注意安全，昨天給大家講了一些鋼絲繩的報廢標準，今天繼續分享一些報廢標準

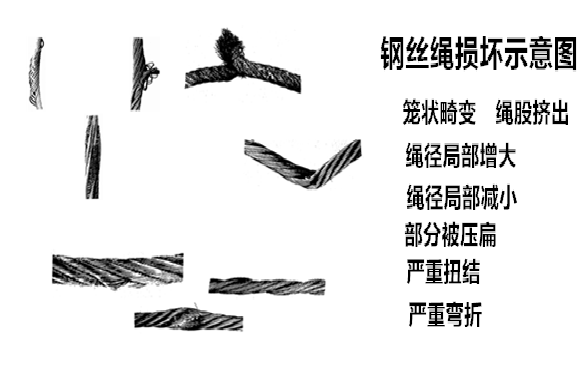

• 變形

鋼絲繩失去正常形狀產(chǎn)生可見(jiàn)的畸形稱(chēng)方“變形”。這種變形部位(或畸形部位)可能引起變化，它會(huì )導致鋼絲繩內部應力分布不均勻。

鋼絲繩的變形從外觀(guān)上區分，主要可分下述幾種：

• ?波浪形

波浪形的變形是：鋼絲繩的縱向軸線(xiàn)成螺旋線(xiàn)形狀。這種變形不一定導致任何強度上的損失，但如變形嚴重即會(huì )產(chǎn)生跳動(dòng)造成不規則的傳動(dòng)。時(shí)間長(cháng)了會(huì )引起磨損及斷絲。

出現波浪形時(shí)，在鋼絲繩長(cháng)度不超過(guò)25d的范圍內，若d1≥4d/3，則鋼絲繩應報廢。

式中d為鋼絲繩的公稱(chēng)直徑；d1是鋼絲繩變形后包絡(luò )的直徑。

• 籠狀畸變

這種變形出現在具有鋼芯的鋼絲繩上。當外層繩股發(fā)生脫節或者變得比內部繩股長(cháng)的時(shí)候就會(huì )發(fā)生這種變形。籠狀畸變的鋼絲繩應立即報廢。

• 繩股擠出

這種狀況通常伴隨籠狀畸變一起產(chǎn)生。繩股被擠出說(shuō)明鋼絲繩不平衡。繩股擠出的鋼絲繩應立即報廢。

• ?鋼絲擠出

此種變形是一部分鋼絲或鋼絲束在鋼絲繩背著(zhù)滑輪槽的一側拱起形成環(huán)狀。這種變形常因沖擊載荷而引起。若此種變形嚴重時(shí)，則鋼絲繩應報廢。

• ?繩徑局部增大

鋼絲繩直徑有可能發(fā)生局部增大，并能波及相當長(cháng)的一段鋼絲繩。繩徑增大通常與繩芯畸變有關(guān)(如在特殊環(huán)境中，纖維芯因受潮而膨脹)，其必然結果是外層繩股產(chǎn)生不平衡，而造成定位不正確。

繩徑局部嚴重增大的鋼絲繩應報廢。

• ? 扭結

扭結是由于鋼絲繩成環(huán)狀在不可能繞其軸線(xiàn)轉動(dòng)的情況下被拉緊而造成的一種變形。其結果是出現捻距不均而引起格外的磨損，嚴重時(shí)鋼絲繩將產(chǎn)生扭曲，以致只留下極小一部分鋼絲繩強度。

嚴重扭結的鋼絲繩應立即報廢。

• ?繩徑局部減小

鋼絲繩直徑的局部減小常常與繩芯的斷裂有關(guān)。應特別仔細檢驗靠繩端部位有無(wú)此種變形。

繩徑局部嚴重減小的鋼絲繩應報廢。

• 部分被壓扁

鋼絲繩部分被壓扁是由于機械事故造成的。嚴重時(shí)，則鋼絲繩應報廢。

• 彎折

彎折是鋼絲繩在外界影響下引起的角度變形。

這種變形的鋼絲繩應立即報廢。

• 由于熱或電弧的作用而引起的損

鋼絲繩經(jīng)受了特殊熱力的作用其外表出現可資識別的顏色時(shí)，該鋼絲繩應予報廢。

鋼絲繩的使用與安全直接相關(guān)，請大家不要心疼報廢的鋼絲繩，以安全為重，別拿自己或別人的財產(chǎn)和生命開(kāi)玩笑。
